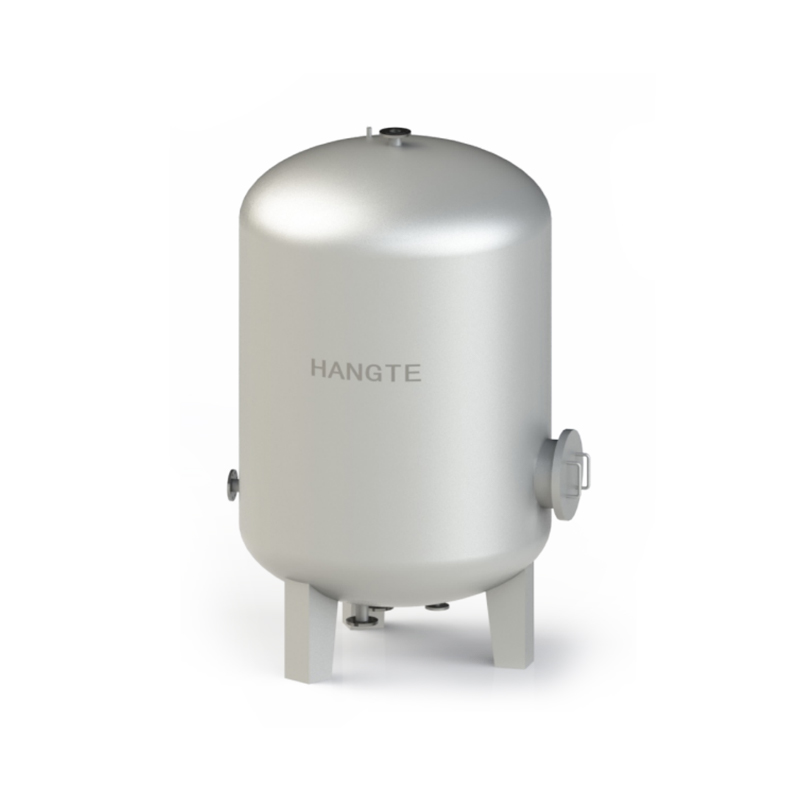

DFHRV导流浮动盘管半容积式换热器

产品属性

  • 所属分类:热交换器
  • 产品编号:1561793125
  • 浏览次数:
  • 发布日期:2020-09-08
  • 产品概述
  • 性能特点
  • 技术参数

产品介绍


    DFHRV系列贮存式浮动盘管热交换器是吸收了SFP、LFP系列水平浮动盘管换热器的优越传热方式,并考虑了满足有一定贮水要求而推出的新型贮存式换热器,与目前国内外同类产品相比,它具有如下特点:




    1、换热部分螺旋形浮动盘管管束,具有SFP系列相似的高传热系数和自动除垢功能,便于维修,使用寿命长;


    2、本系列产品具有一定容积,储水部分有10~30分钟的热水量,被加热水水头损失小,可忽略不计。供水平稳,在设置一般自动温控阀情况下,可保证用水安全、节能、舒适之特点;




    3、换热管在罐内均匀分布,无滞水,冷水区域极少,容积利用率达95%;


    4、本产品在用水量极少或不用水时,可借助热水管网上循环泵作用,利用罐内的浮动盘管使被加热水及进补热能,汽水换热时冷凝水温小于50℃时,凝水管可不装设疏水器;


    5、本产品壳体、盘管分别采用不锈钢与紫铜管为主要材质,彻底解决了壳体内部的锈蚀产生黄水影响水质的问题;


    6、本系列产品均安有检修人孔,检修方便,无须预留维修空间,最小限度占用机房面积。



二、换热机理



    浮动  盘管在加热过程中,其内部流动的热媒所产生的离心力,使盘管产生一种高频震动,并随着水温变化而自由伸缩,促使被加热介质产生扰动,破坏层流传热,使传热效率大幅度提高,传热系数K水水≥2200W/m2·℃, K汽水≥3000W/m2·℃,是一般管壳式换热器的三倍。


三、独具自动除垢功能


    在运行过程中,螺旋形浮动盘管的频繁振动及随水温的自由伸缩,使可能在盘管外部形成的水垢自动脱落,无须实施专门的除垢措施而使正常使用水中断,并确保设备的最佳热热性能。


        四、适用场所


    本换热器适用于一般工业及民用建筑的热水供应系统,热媒为饱和蒸汽时,其蒸汽压力为0.4~0.6MPa;热媒为高温水时,温度小于150℃,压力小于1.6MPa。用户在选型时应注明管、壳程工作压力及热媒种类。


编号说明

D   F   HRV-DN-V (XX/XX)

➤D        导流

➤F        浮动盘管

➤HRV       半容积式换热器

➤DN        壳体直径

➤V        总容积m3

➤××/×× 分别指管程设计压力Ps(MPa)/壳程设计压力Pt(MPa)
