HTRJ-BF系列-恒温换热机组（锅炉）

1.产品介绍及性能特点

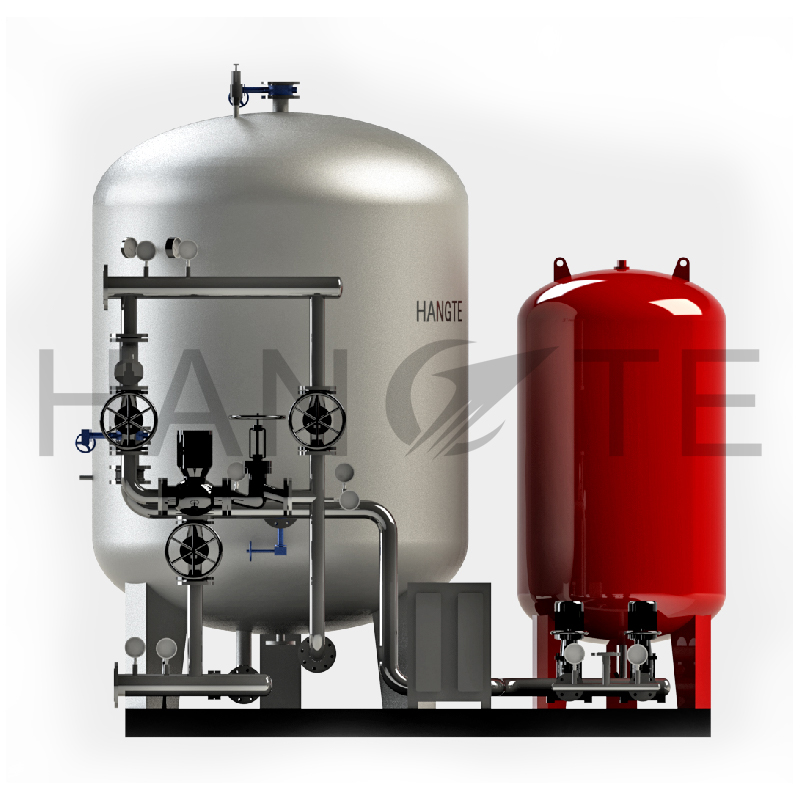

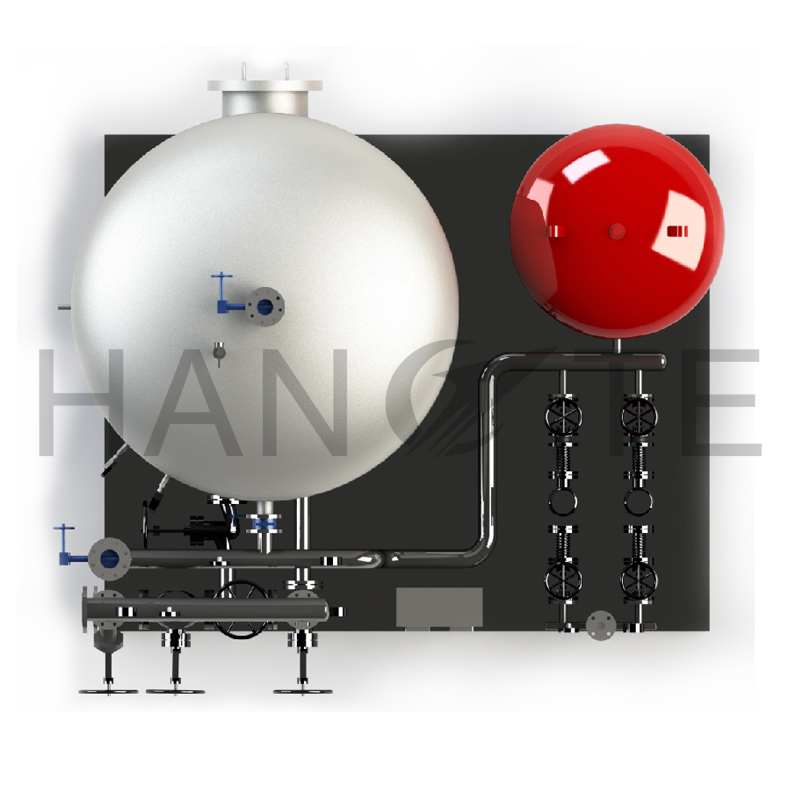

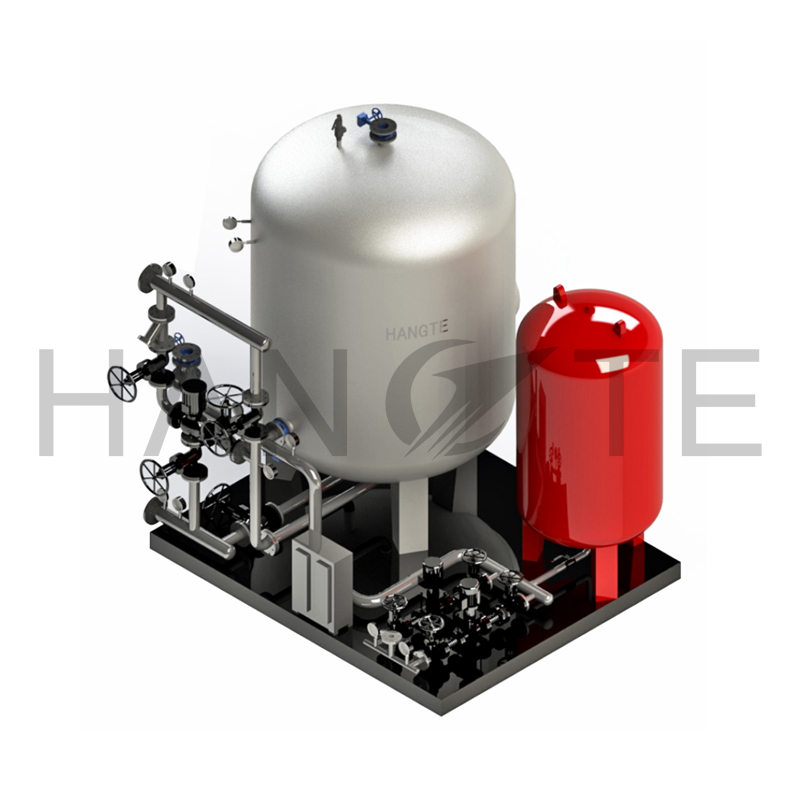

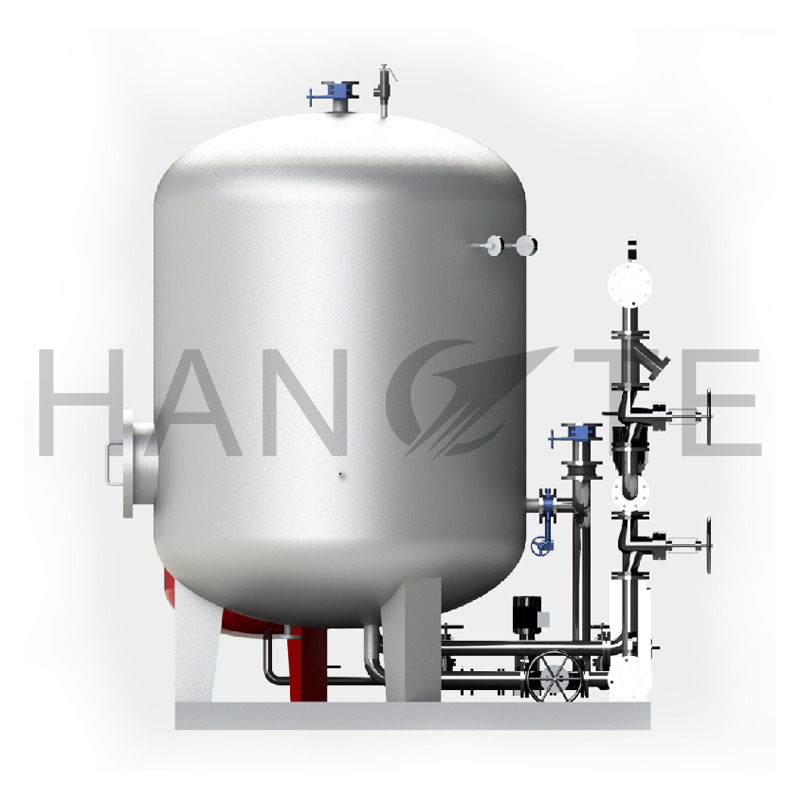

HTRJ-BF立式半容积式浮动盘管系列换热机组采用系统集成设计,结构更紧凑,自动化程度高，可广泛应用于生活热水供应系统。换热机组由换热设备、膨胀罐、系统循环泵、阀门连接管路及控制系统组成,整套机组集机电-体化,布局合理,结构紧凑,占地面积小,使用维护方便,换热单元采用模块化设计可根据用户不同的用水情况，优化设计,自由组合，整机配置先进、合理
2、机组构成及选用品牌、材质
2.1、机组由DFHRV立式半容积式浮动盘管换热器、膨胀罐、系统循环泵、控制系统、阀件及连接管路组成;
2.2.机组选用设备、阀门、管道型号及材质:
1)换热器:DFHRV立式浮动盘半容积式水加热器
材质:壳体碳钢衬铜、碳钢复合444、不锈钢S30408或S31603盘管:紫铜T2;
2)温控阀品牌选用德国西门子、美国霍尼韦尔;
3)循环泵品牌选用格兰富、南方泵业,材质采用不锈钢或碳钢;4)膨胀罐材质采用外碳钢内隔膜;
5)阀门品牌选用上海良工、埃美柯;
6)连接管材质采用薄壁不锈钢S30408、S31603;

7 )控制元件品牌选用施耐德、ABB、西门子、正泰。

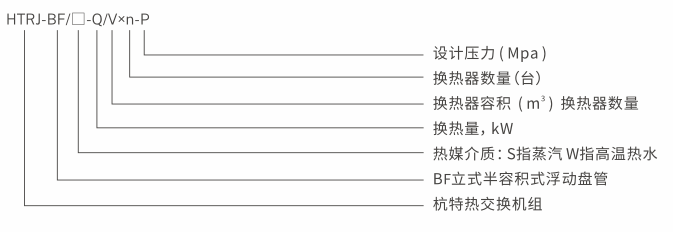

3、换热机组型号说明

4、工况说明
1)、ST汽水交换:热媒:0.4MPa饱和蒸汽, T1=151.1°C, T2=60°C .二次侧热水:t1=10°C, t2=60°C
2)、WT水水交换:热媒:T1=85°C, T2=60°C
二次侧热水:t1=15°C, t2=60°C
