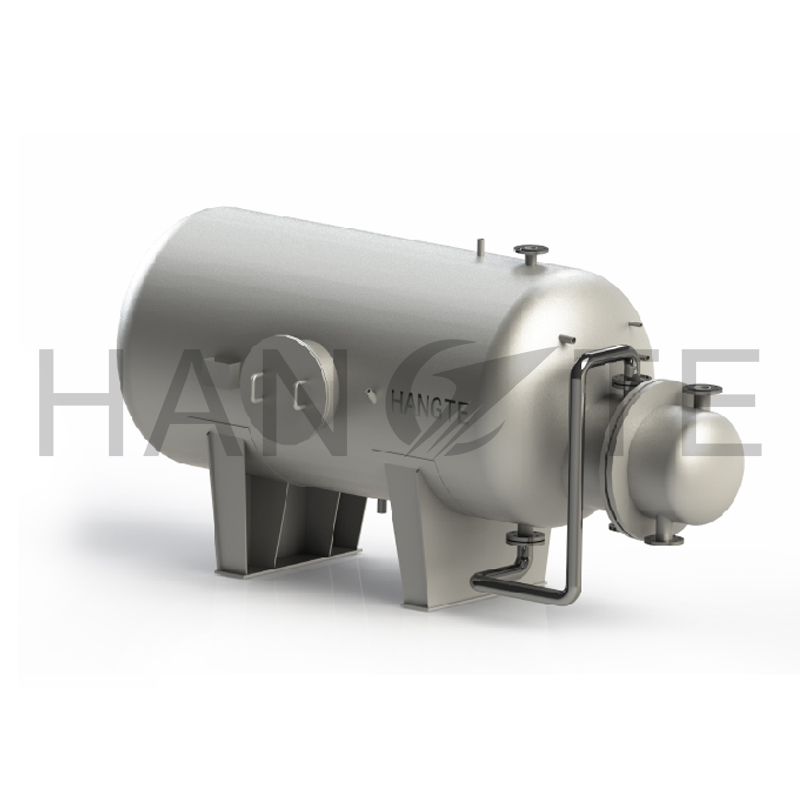

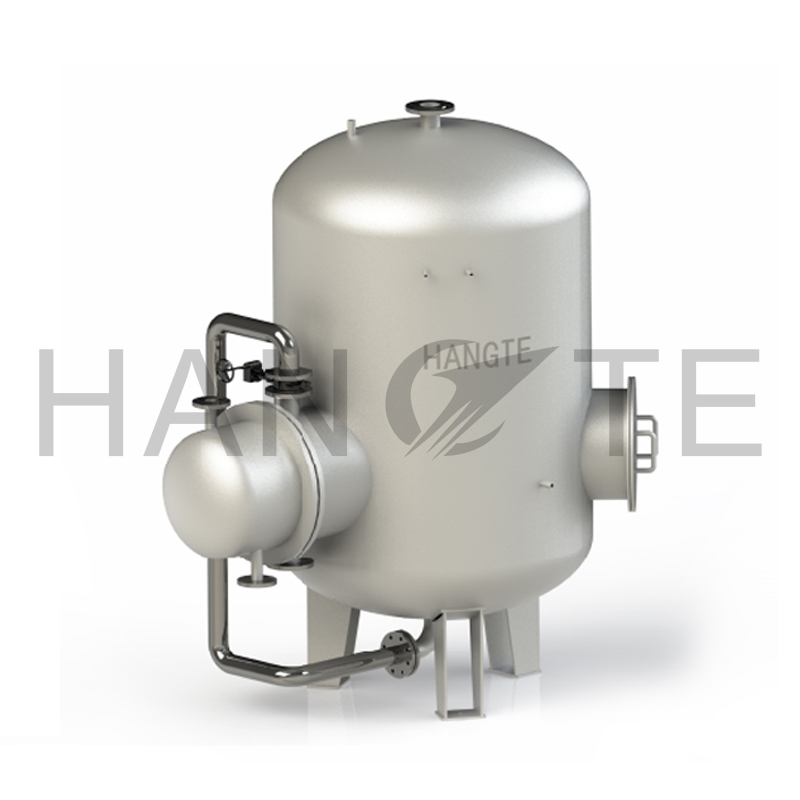

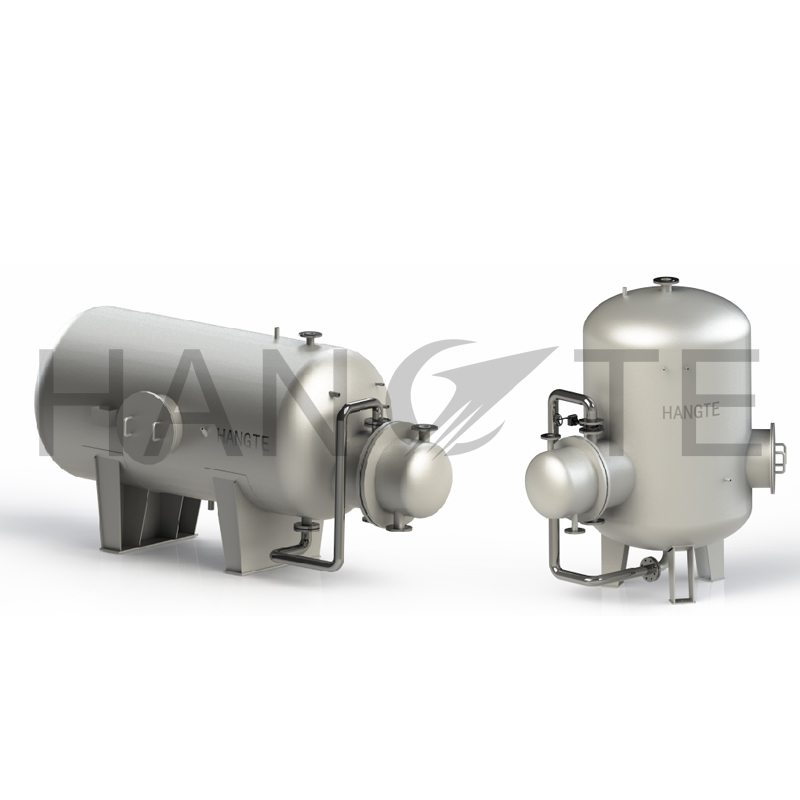

NBHRV-01/02半容积式换热器

产品属性

  • 所属分类:热交换器
  • 产品编号:1599618462
  • 浏览次数:
  • 发布日期:2020-09-09
  • 产品概述
  • 性能特点
  • 技术参数

(一) NBHRV-01/02特点

NBHRV新一代高效恒温波节管半容积式换热器是在国内外同型设备及同原HRV/BHRV产品的基础上作了较大技术升级的第V代新产品,主要热力性能经过热工测试中心协同浙大建筑设计院,上海华建设计院共同测试与验证,各项指标均远超过同类产品,具有如下特点:

1独特结构:波节换热管束热媒多流程,

热水多道折流后经过外循环管路进入罐内导流稳流器,旋流底部进水,层流推进。

2热工性能:换热效率及换热量相当于传统换热器的5~8倍,K值系数汽水达2500~3000Kcal/(0.°C.h),水水换热达1300~1600 Kcal/( 0.°Ch) ,热媒温降大,回收大量余热,低碳排放、绿色节能环保。

3.贮热量及容积利率:换热迅速,贮热量大,贮有20分钟以上的热水量,在热媒受影响的情况下,罐内热水仍能保持供水水压水温平稳,安全、节水、用水舒适之特点。罐内全部贮存热水,真正做到无冷温水滞水区,容积利用率达100%,彻底解决换热器罐底滋生“军团菌”的现象,是医院等建筑集中热水供应系统的的首选供热设备。

4换热量大,罐体小:结构紧凑,占地面积小,同等耗热量工况参数下,换热器设计选型容积与数量更优化精简,大大降低投资成本,节约机房面积,安装、维护方便。

二、设计使用说明

1、本系列换热器适应于一般工业及民用建筑的热水供应系统,热媒为蒸汽或高、低温软化热水,设计选用时应注明热媒类型。

2、每一规格的换热器均设有两种换热面积,为保证10-20分钟的贮热时间,并充分发挥其高效换热性能,汽水换热时宜选用小号换热面积,水水换热时,两种换热面积都可选用。

3、被加热水出口温 度不得高于75°C ,实际使用时,为延缓结垢,被加热水出口温度宜控制在50- 60°C之间。

4、换热器材质壳体为不锈钢:S30408. S31603.碳钢内衬T2紫铜皮、碳钢复合SUS444、壳体外壁刷丙烯酸聚氨酯锤纹漆防腐, U型管采用紫铜管或大波节管。

5、在换热器顶部装安全阀 ,安全阀工作压力应与选用"表1"至“表4”中的"设计压力”值相同(订购安全阀时应申明) ,安全阀的安装与使用应符合国家质量技术监督局颁发的《固定式压力容器安全技术监督规程》的规定。

6、在条件许可时在换热器 顶部向.上引出通大气的膨胀管;如不能设膨胀管,可设膨胀水箱或压力式膨胀罐与换热器相连。

7、换热器使用中应定期检验 ,每年至少进行一次外观检查,每三年至少进行一次内外部检验 ,每六年至少进行- -次全面检验。检查与检验的内容及要求可参照《固定式压力容器安全技术监督规程》进行。

8、换热器使用中 ,应根据被加热水水质与使用情况定期清理U型管部分的水垢,当被加热水硬度较高时,宜采取适宜的软化措施。

9、设备编号说明:

三、 操作说明

1、先将换热器及整个热水管网充满冷水;

2、开启管网热水循环泵,同时打开热媒进、出口管上的阀门,将换热器内及管网内冷水均匀加热到设定温度,再开启温度自控阀使其投入工作,系统投入正常运行状态。
