HTRJ-VT(BVT)系列-导流型容积(半容积)式换热机组

产品属性

  • 所属分类:换热机组
  • 产品编号:1599182522
  • 浏览次数:
  • 发布日期:2020-09-08
  • 产品概述
  • 性能特点
  • 技术参数

1.产品特点及性能介绍
HTRJ-VT (BVT)系列容积(半容积)式换热机组采用系统集成设计,结构紧凑,自动化程度高出水恒温(经过测试中心热工测试),温差在土1摄氏度以内,可广泛应用于生活热水供应系统。

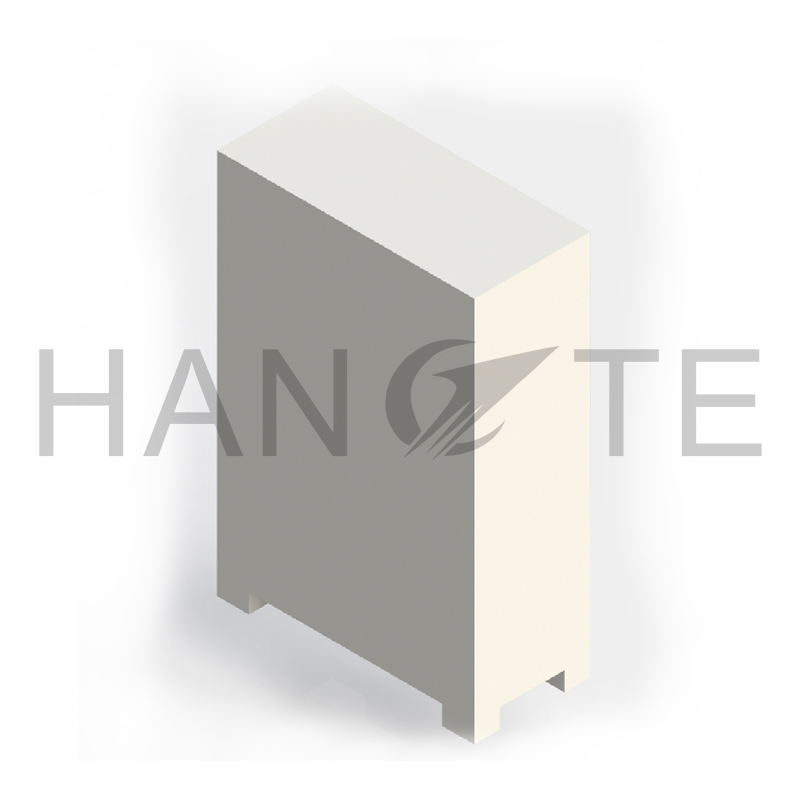

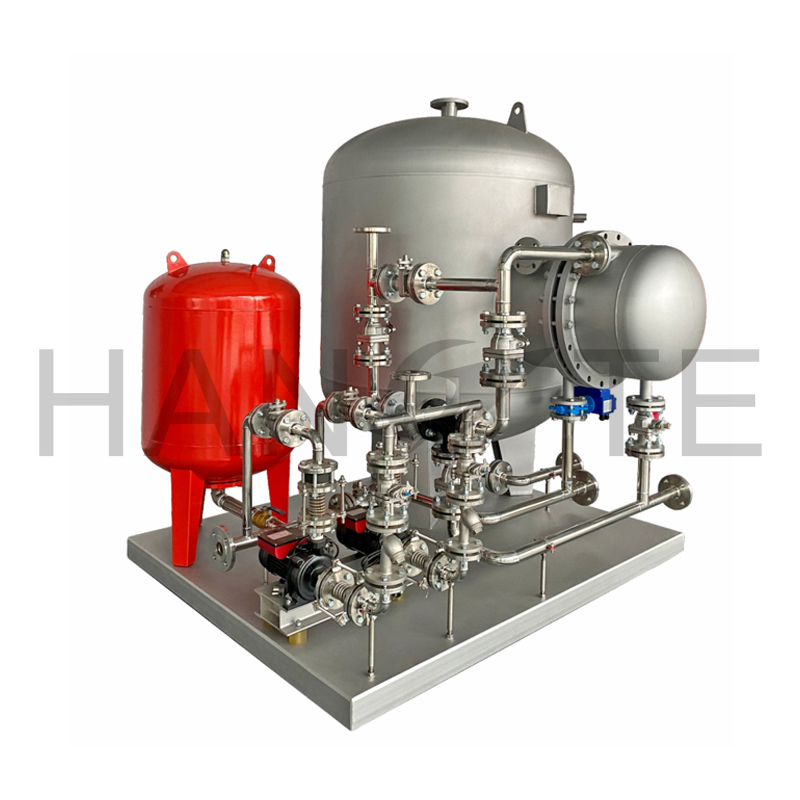

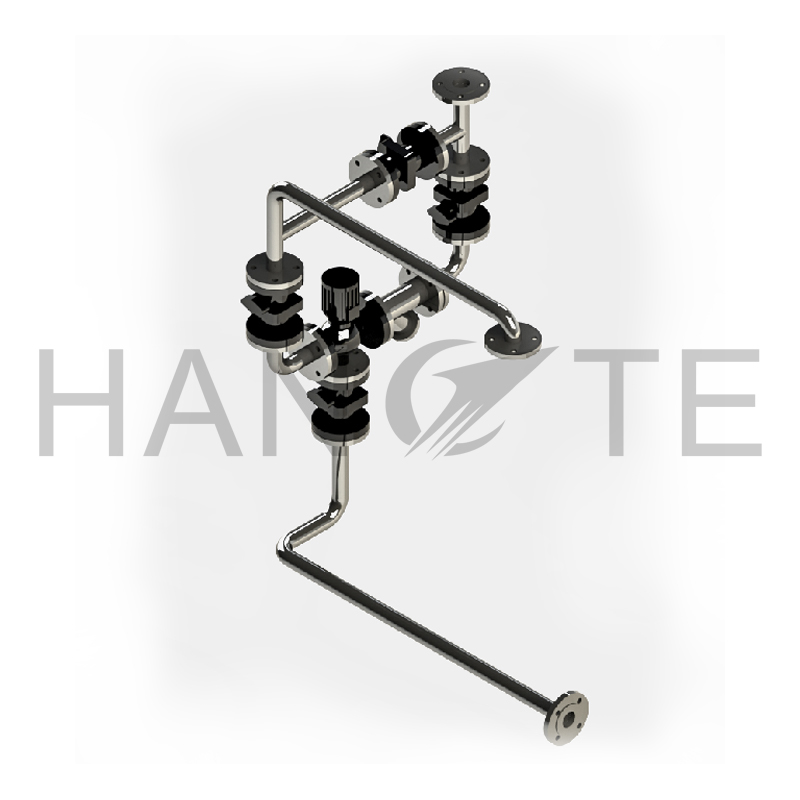

换热机组由立式容积式(半容积式)热交换器、膨胀罐、系统循环泵、阀门、连接管路及控制系统组成,整套机组集机电-体化,布局合理,结构紧凑,占地面积小,使用维护方便,换热单元采用模块化设计可根据用户不同的用水情况优化设计,自由组合,整机配置先进、合理。
2、机组构成及选用品牌、材质

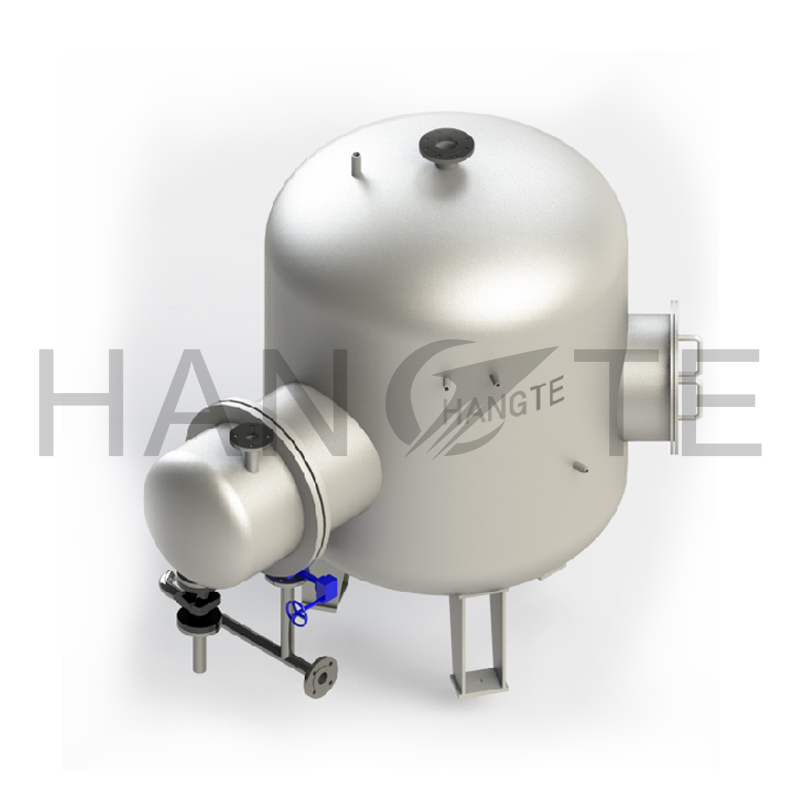

1.1.机组由RV-04、BRV-04、HRV-02、BHRV-02系列立式容积式、立式半容积式热交换器作为主设备,匹配膨胀罐系统循环泵、阀门、连接管路及控制系统组成;
2.2、机组选用设备、阀门、管道品牌及材质:
1)热交换器材质选用碳钢衬铜、碳钢复合444、不锈钢S30408或S31603,换热管束选用T2紫铜光管、大波节管,不锈钢管。

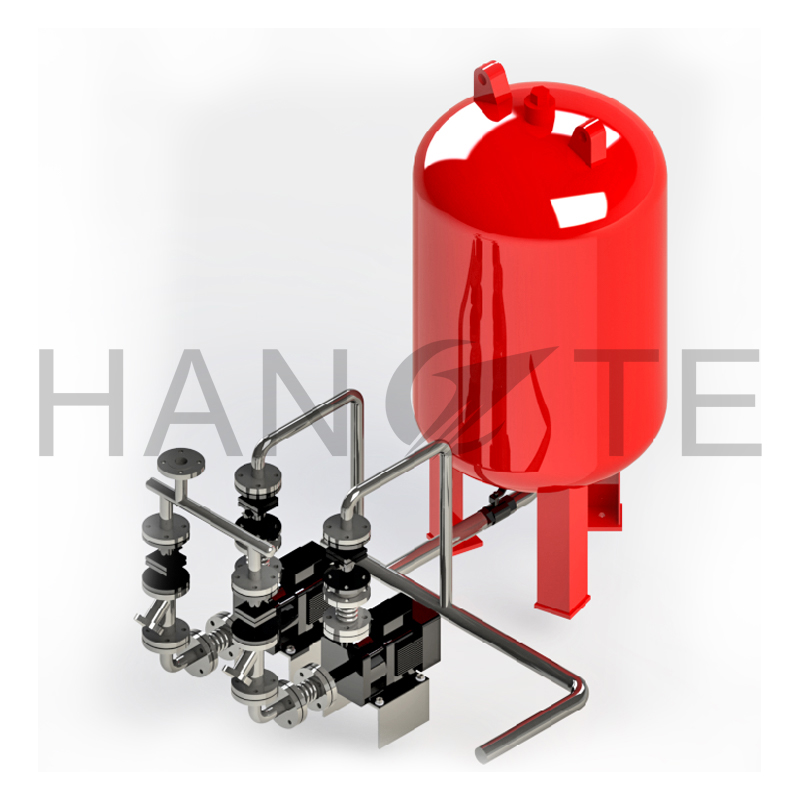

2)膨胀罐材质采用外碳钢内隔膜或不锈钢内隔膜;
3)循环泵品牌选用格兰富、南方泵业,材质采用不锈钢S30408;
4)温度控制阀品牌选用德国西门子、美国霍尼韦尔;
5)其他阀门品牌选用上海良工、埃美柯;
6)连接管材质采用薄壁不锈钢S30408、S31603;

7)控制元件品牌选用施耐德、ABB、西门子、正泰。

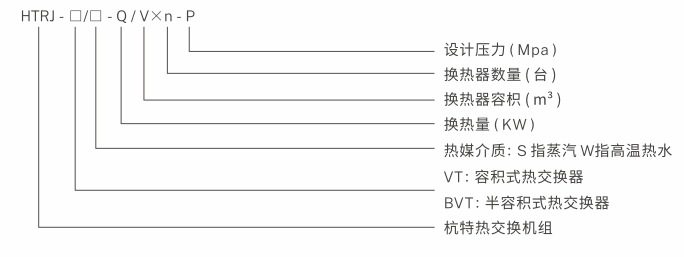

3、型号说明

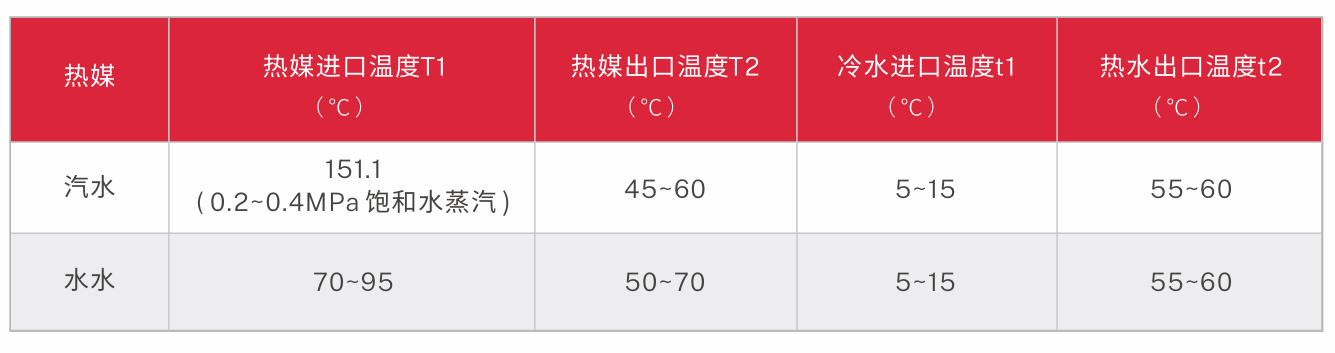

4、设计工况说明
