容积式换热器结构原理

2022-12-07

次

产品原理

增加热介质和被加热水的流量，将层流换热改为湍流换热。换热部分与蓄热部分完全分离，达到既提高换热效果又冷水区和死水区的目的。

结构特点

容积式换热器内装有一组改进的快速换热器，换热器与容器完全分离，设置在换热器外壳上的出水管将容器内的两者连接起来。

容积式换热器为U型管结构。它的布置可以大大提高K值，增加换热面积，同时还能保持U型管之间适当的管间距。热水侧的截面积较大，降低侧阻，方便除垢和维护。

容积利用率高。该系列产品换热与蓄热部分完全分离，无冷水区或温水区，体积利用率高。

热水侧阻力损失≤0.5m，具有水压波动小、阻力损失小等优点，有利于维持系统冷热水压力平衡。

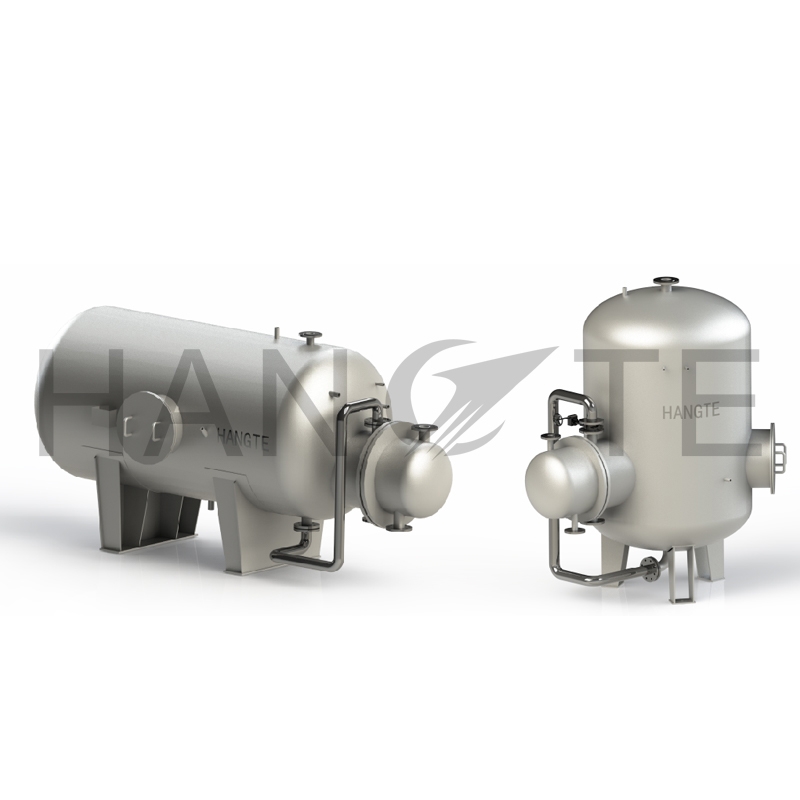

容积式换热器

防范措施

为延长换热器使用寿命，减少维修工作量，节约能源，保持换热，当被加热水总硬度大于等于300mg/L时，适当加水应采取软化或水稳防止措施，定期清理U型管外壁的水垢。

温度控制

换热器的热介质管路应设置自动调节或自动启闭阀，以控制罐内水温。阀门动作要可靠，其灵敏度控制在设定温度±5°℃以内。B.加热水的终温度不应高于75℃，实际使用中，为延缓结垢，减少维护工作量，热水终温应控制在50-60C之间。

安全技术要求

在换热器顶部安装安全阀。安全阀的开启压力应为热水系统工作压力的1.1倍，且不应大于换热器本体的设计压力(安全阀订货时注明)，安全阀的安装和使用应符合TSG21-2019《固定式压力容器安全技术监督规程》的规定。为防止安全阀失效，宜在换热器顶部安装通向大气的膨胀管。如果无法做到这一点，可以将膨胀水箱或压力膨胀箱连接到热交换器。换热器在使用过程中应定期检查，每年至少进行—次外观检查，至少每三年进行—次内部和外部检查，至少每六年进行一次检查。

换热器在热水供应系统安装调试完成后，在外表面作保温层。
