热交换器的分类及工作原理

2020-08-27

热交换器是将热流体的部分热量传递给冷流体的设备。在化工、石油、动力、食品及其它许多工业生产中热交换器都占有重要地位,在化工生产中可作为加热器、冷却器、冷凝器、蒸发器和再沸器等。

热交换的品种有很多种,一般情况下按传热原理和方法可分为一下三大类:间壁式、蓄热式、混合式。下面咱们具体来看一下:

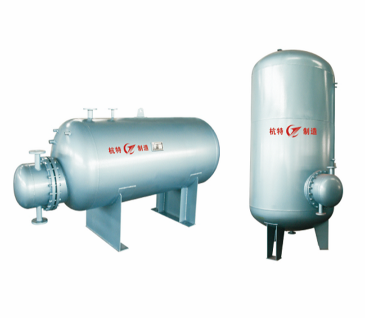

热交换器设备厂家

一、间壁式

间壁式热交换器包括夹套式热交换器、沉浸式蛇管热交换器设备、喷淋式热交换器、管壳式热交换器、板式热交换器。今日,咱们侧重看一下管式的跟板式的两种最常用的。

1、管壳式(又称列管式) 热交换器主要有壳体、管制、管板和封头等部分组成,壳体多呈圆形,内部装有平行管制或者螺旋管,管制两端固定于管板上。在管壳换热器内进行换热的两种流体,一种在管内活动,其行程称为管程;一种在管外活动,其行程称为壳程。

2、板式热交换器是最典型的间壁式换热器,它在工业上的应用有着悠长的前史,并且至今仍在所有换热器中占有主导地位。主体结构由换热板片以及板间的胶条组成。板式热交换器由于他独有的优势,在很多职业中现已取代了管壳式的热交换器的地位。

二、蓄热式

蓄热式换热器经过固体物质构成的蓄热体,把热量从高温流体传递给低温流体,热介质先经过加热固体物质达到必定温度后,冷介质再经过固体物质被加热,使之达到热量传递的意图。蓄热式换热器有旋转式、阀门切换式等。三、混合式

混合式热交换器是依托冷、热流体直触摸摸而进行传热的,这种传热方法避免了传热间壁及其两侧的污垢热阻,只要流体间的触摸情况良好,就有较大的传热速率。故凡答应流体彼此混合的场合,都能够选用混合式热交换器。按照用处的不同可将混合式热交换器分为以下几品种型:

1、冷却塔(或称冷水塔)

在这种设备中,用自然通风或机械通风的方法,将生产中现已提高了温度的水进行冷却降温之后循环运用,以提高系统的经济效益。

2、气体洗刷塔(或称洗刷塔)

在工业上用这种设备来洗刷气体有各种意图,例如用液体吸收气体混合物中的某些组分,除净气体中的尘埃,气体的增湿或干燥等。但其最广泛的用处是冷却气体,而冷却所用的液体以水居多。空调工程中广泛运用的喷淋室,能够认为是它的一种特殊方式。

3、喷射式热交换器

在这种设备中,使压力较高的流体由喷管喷出,构成很高的速度,低压流体被引入混合室与射流直触摸摸进行传热,并一起进入分散管,在分散管的出口达到同一压力和温度后送给用户。

4、混合式冷凝器

这种设备一般是用水与蒸汽直触摸摸的方法使蒸汽冷凝。
